ส่วนต่างๆ ของเกลียว (Thread)

เกลียว (Thread) หมายถึงสันหรือร่องที่เกิดขึ้นบนผิวงานวนไปรอบ ๆจะซ้ายหรือขวาก็ได้ ด้วยระยะทางที่สม่ำเสมอ

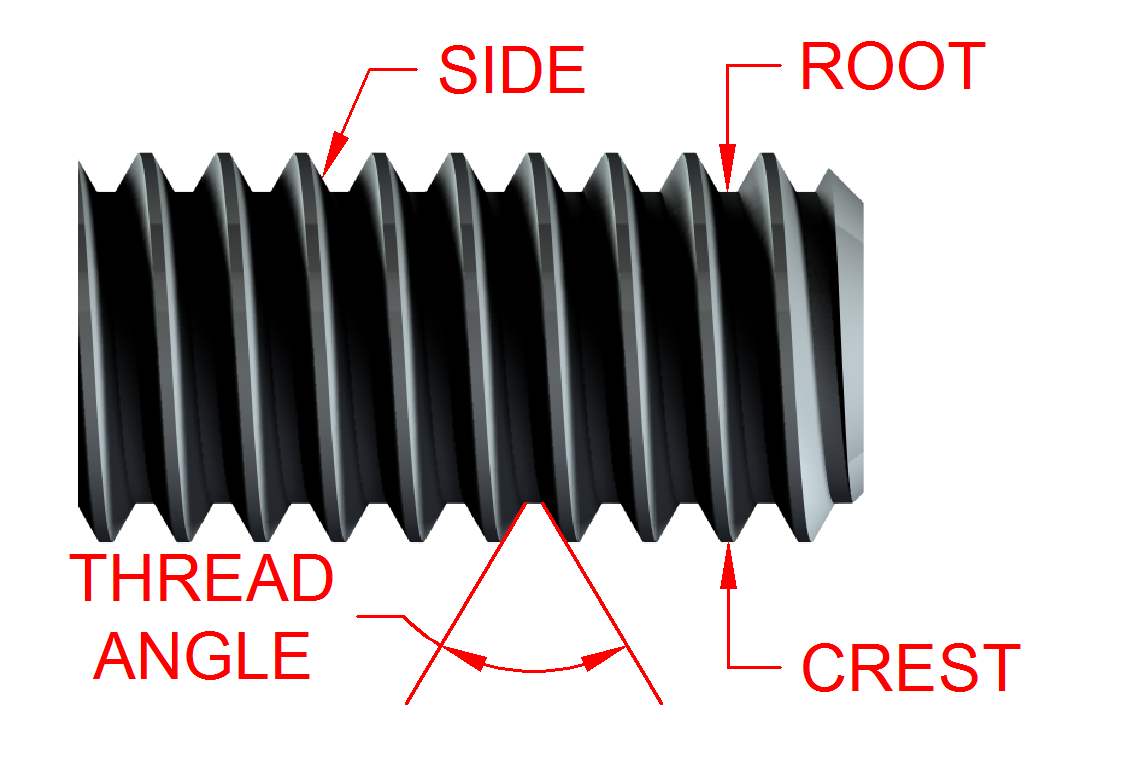

ส่วนต่างๆของเกลียว

เกลียวแบ่งตามลักษณะหน้าตัดได้หลายแบบซึ่งแต่ละแบบก็มีลักษณะการใช้งานทั้งแบบที่เหมือนกันและแตกต่างกันไปแบ่งออกได้ดังนี้

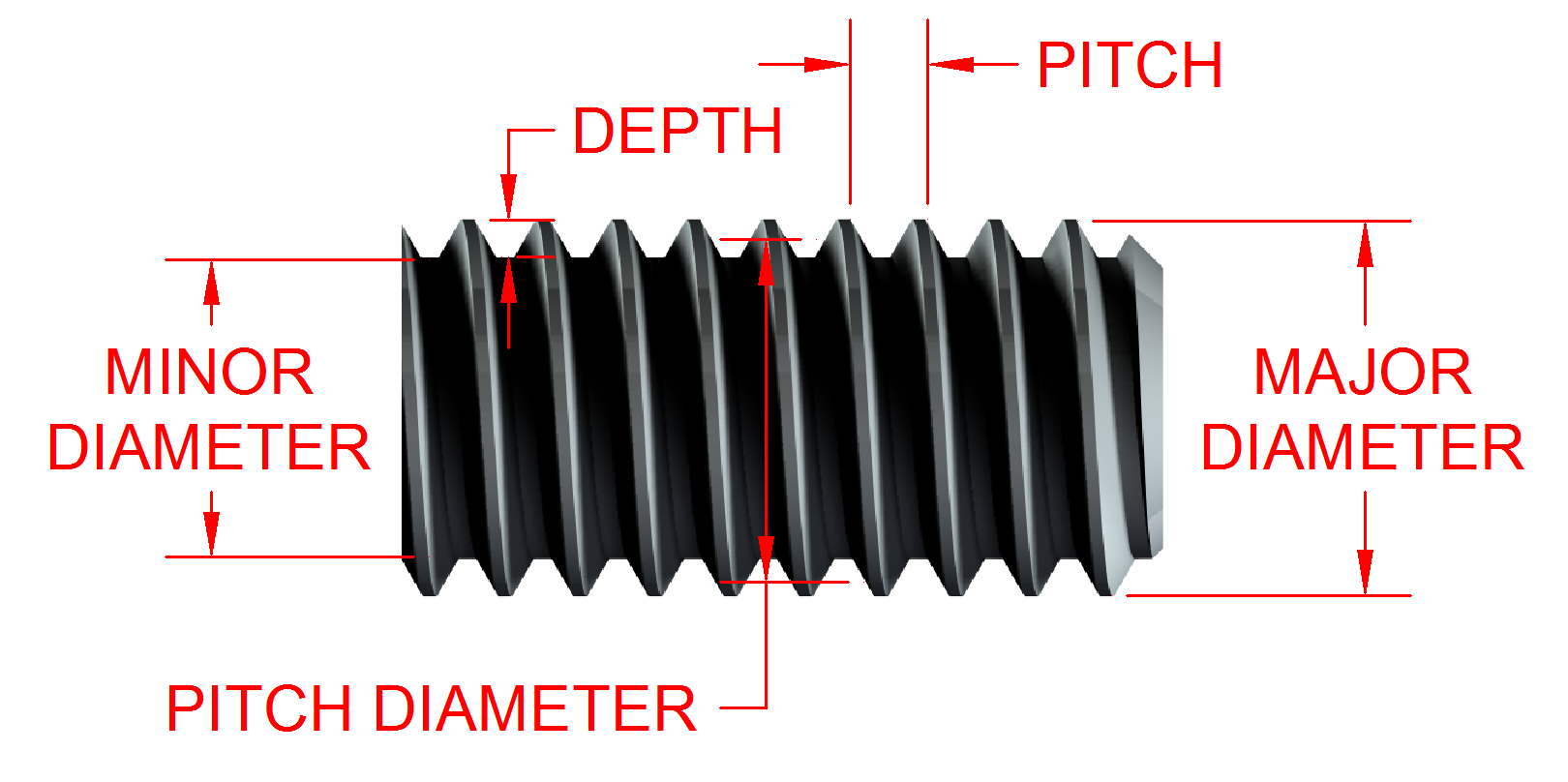

Major Diameter คือความยาวเส้นผ่านศูนย์กลางโตนอกของชิ้นงานทั้งของเกลียวนอกและเกลียวในหรือคือขนาดกำหนดนั่นเอง

Minor Diameter คือความยาวเส้นผ่าศูนย์กลางวัดที่โคนเกลียวทั้งของเกลียวนอกและเกลียวใน

Pitch Diameter คือความยาวเส้นผ่าศูนย์กลางวัดที่วงกลมพิตช์

Pitch คือระยะห่างระหว่างตำแหน่งใดตำแหน่งหนึ่งไปยังตำแหน่งเดียวกันของเกลียวถัดไปเช่นวัดจากยอดเกลียวถึงยอดเกลียว

Angle of Thread หรือ Included Angle มุมรวมยอดเกลียว

Crest คือยอดฟันเกลียว

Root คือโคนเกลียว

Depth of Thread ความลึกของเกลียววัดจากยอดเกลียวถึงโคนเกลียว

Number of Thread จำนวนเกลียวต่อนิ้ว

อ้างอิงจาก: มหาวิทยาลัยเทคโนโลยีราชมงคลอีสาน วิทยาเขตขอนแก่น
